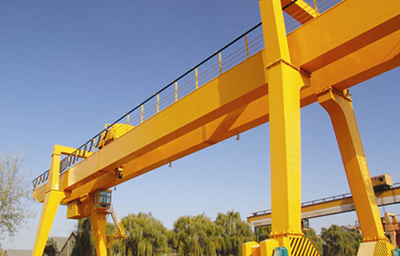

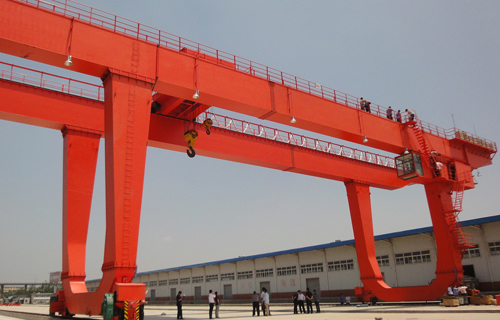

Grue portique bipoutre

Notre pont-grue à deux poutres est largement utilisé en tant qu'appareil de manutention principal en entrepôts de plein air, en aires de stockage, en dépôts de fret ferroviaire, en chantiers navals et sur ports et quais maritimes. Ce pont roulant à double poutres peut par ailleurs être équipé avec des outils de levage spéciaux pour vos travaux de levage sortants de l'ordinaire. Ainsi, notre pont-grue bipoutre peut s'équiper de crochets et de bennes spéciales pour réaliser la manipulation de matériaux différents.

Cette grue lourde se compose de deux poutres, d'une cabine d'opérateurs, de pieds, d'un mécanisme de déplacement et de levage, d'un chariot élévateur et d'équipement électrique. Elle possède par ailleurs une robustesse exceptionnelle due à son caisson rectangulaire soudé. La stabilité de mouvement est assurée grâce à l'entraînement séparé du mécanisme de déplacement de la grue portique. Toutes les opérations de cette grue portique à double poutres porteuses sont faites depuis la cabine du conducteur.

Fiche technique-Grue portique bipoutre
1. Grue portique bipoutre avec crochet (capacité de levage de 5-20t et 50-100t)
Capacité de levage T 5 10 16/3.2 20/5
Classification A5
Envergure M 18 22 26 30 35 18 22 26 30 35 18 22 26 30 35 18 22 26 30 35
Hauteur de levage Crochet principal H1(m) 10 11 10 11 10 11 10 11
Crochet auxiliaire 10.725 11.725 10.446 11.446
Vitesse Levage Crochet principal H2(m) 9.3 8.5 7.9 7.2
Crochet auxiliaire 16.7 12.6
Déplacement grue M/min 38.3 43.8 44.6
Déplacement chariot 40.1 57.1 40.1 47.1 34.5 47.1 34.5
Puissance moteur kw 40.8 51.8 41.5 52.8 80 77 84 81
Dimensions principales H 13663 14763 13663 14763 14567 15667 14526 15626
H3 9669 10469 10269 10200 10100 10600 10244 10044 9944 10544 10544 10203 10003 9903 10703 10503
L1 6450 7450 8450 9450 6745 7745 8745 9745 7570 8570 9570 10570 7260 8260 9260 10260
L2 6580 7580 8580 9580 6625 7625 8625 9625 7180 8180 9180 10180 7213 8213 9213 10213
L3 7700 8700 9100 10700 7995 8995 9995 10995 8820 9820 10820 11820 8510 9510 10510 11510
S1 5000 6000 7000 8000 5000 6000 7000 8000 5000 6000 7000 8000 5000 6000 7000 8000
S2
S3 5810 6810 7810 8810 5870 6870 7870 8870
S4 4190 5190 6190 7190 4130 5130 6130 7130
B 9583 10779 9583 10779 9779 11245 9779 11245
Ba 8000 9000 8000 9000 8000 9000 8000 9000
Pression pneus maxi KN 154 159 178 199 223 198 219 241 275 301 320 341 186 195 227 349 344 201 228 244
Poids total t 44.8 46.8 54.6 63 72.9 46.9 55.8 64 78 89.7 75.9 84.8 97 117.2 131.8 76.6 86.5 97.7 119.8 134.5
Voies de roulements en acier 43kg /m
Alimentation électrique Triphasé 50HZ 380V
Capacité de levage Crochet principal t 50 75 100
Crochet auxiliaire 10 20 20
Envergure m 30 35 40 16
Hauteur de levage Crochet principal Au-dessus du niveau des rails : 15 Max. 22 22 16
Crochet auxiliaire Au-dessus du niveau des rails : 15.9 Max. 24 22 17.5
Mode de fonctionnement A5
Vitesse Levage Crochet principal M/min 7.68 6.25 4.62
Crochet auxiliaire 19.8 9.28 9.28
Déplacement grue 38.6 38.9 13.1
Déplacement chariot 42.7 38.9 17.8
Moteur Levage Crochet principal Modèle YZR315S-10/63 YZR315M-10/85 YZR315M-10/85
Crochet auxiliaire YZR250M-8/35 YZR250M1-8/35 YZR250M1-8/35
Déplacement grue YZR160M2-6/7.5 YZR180L-8/11 YZR160M1-6/6.3
Déplacement chariot YZR225M-8/22× 2 YZR160L-6/11× 4 YZR132M2-6/4× 4
Poids Chariot t 18.3 24.99 29.81
Poids total 135 154 232 173
Pression pneus maxi 38 40 56 30
Voies de roulements en acier QU80
Alimentation électrique Triphasé 50HZ 380V
2. Grue portique bipoutre avec benne pendulaire (capacité de levage de 5-50t)
1) Capacité de levage de 5 t
Capacité de levage Envergure Mode de fonctionnement lourd Dimensions principales Benne pendulaire Voies de roulement
Hauteur de levage Vitesse Moteur Poids Pression pneus maxi Ba Bx B H L1 L2 L3 H1 H2 H3 H4 H5 h h1 S1 S2 a L b m3 t/m3 43kg /m
s Levage Déplacement chariot Déplacement grue Levage Déplacement chariot Déplacement grue Chariot Poids total
T M M/min Modèle t KN mm
5 18 Au-dessus du niveau des rails : 10m; Sous rails : 10m 37.80/37.08 49.4 46.9 YZR255M-8/22× 2 YZR160M1-6/5.5 YZR160L-6/11× 2 13.8 86 301.3 9500 2940 11388 17200 7700 9300 10680 14200 760 12977 1000 12662 4200 6500 5000 2500 1544 2340 1126 0.75 2.5-3.3
22 96.8 346.0 9700 10300 11680 13677 13362 7000 3500 1531 2600 1152 1 2-3
26 100 352.0 1381 2600 1452 1.5 1-1.9
30 34.5 121.3 222.0
35 126.3 229.0 8000 12388 17240 11700 11800 13180 880 13277 12662 9000 5000 1181 3000 1852 3 0.8-1.0
2) Capacité de levage de 10 t
Capacité de levage Envergure Mode de fonctionnement lourd Dimensions principales Benne pendulaire Voies de roulement
Hauteur de levage Vitesse Moteur Poids Pression pneus maxi Ba Bx B H L1 L2 L3 H1 H2 H3 H4 H5 h h1 S1 S2 a L b m3 t/m3 43kg /m
s Levage Déplacement chariot Déplacement grue Levage Déplacement chariot Déplacement grue Chariot Poids total
T M M/min Modèle t KN mm
10 18 Acima do trilho 10m; Abaixo do trilho 10m 40.92/40.92 46.9 46.9 YZR280M-10/45 YZR160M1-6/5.5 YZR160L-6/11× 2 17.7 116 366.0 9500 3190 11388 18000 7700 9300 10680 15000 760 13577 1000 13262 5000 6470 5000 2500 1502 3200 1460 2 2-3
22 39.7 142 223.0 9700 10450 11830 13277 13062 7000 3500 1500 3520 1504 2 2.7
26 146 227.0 18040 1252 3200 1960 3 1-2
30 34.5 161 258.0
35 167 266.0 8000 12388 18080 11700 11950 13180 880 12977 13262 9000 5000 1104 3700 2256 6 0.8-1.0

Légende
Dimensions principales de la grue :
Ba- Écartement des roues-grue
Bx- Écartement des roues-chariot
B- Largeur
H- Hauteur maxi
L1- Longueur bras gauche
L2- Longueur bras droit
L3- Cadre extérieur espace conducteur
H1- Distance entre roulements grue et roulements chariot
H2- Hauteur des tampons
H3- Distance roulements grue à la partie inférieure de la poutre
H4- Distance roulements grue à la partie supérieure de la poutre
H5- Distance roulements chariot à la partie inférieure de la benne pendulaire
h- Hauteur maxi chariot-benne pendulaire
h1- Hauteur maxi chariot-benne pendulaire
S1- Dimensions extrêmes
S2- Dimensions extrêmes

Benne pendulaire
a- Distance entre benne pendulaire et cabine
L- Longueur après ouverture
b- Largeur
m3- Volume
t/m3- Unité de mesure

3) Capacité de levage de 10 à 50 t
Capacité de levage Envergure Dimensions (mm)
Lx BQ Bx B H H1 H2 H3 H4 L1 L2 S1 S2
10 18 7000 9150 2100 11240 14438 12000 11500 -- 9400 8750 8750 6500 6500
22 14499 12050
26 9228 12528 14738 12300 9750 9750 7500 7500
30 8500 11990 14688 12250 10500 10500 8000 8000
16 18 7000 9500 2600 10820 14555 1200012100 10500 -- 8400 8000 8000 5500 5500
22 14655 13250 9000 9000 6500 6500
26 8500 11980 15810 12000 12000 11000 9500 9500 7500 7500
20/10 18 7000 9500 2600 11550 14555 12100 11000 10500 9400 8000 8000 5500 5500
22 14655 12000 9000 9000 6500 6500
26 8500 11990 14547 12622 9500 9500 7500 7500
30 11748 15181 12800
35 15358 12800
30/10 22 7000 8500 2600 11748 16003 13200 12000 11500 10000 9500 9500 7000 7000
26
36/16 26 7000 8500 2600 11042 16270 13300 12000 11500 11000 10500 10500 7500 7500
30
50/10 32 7000 8500 3100 12918 14200 13000 12000 11260 14000 14000 11000 11000
