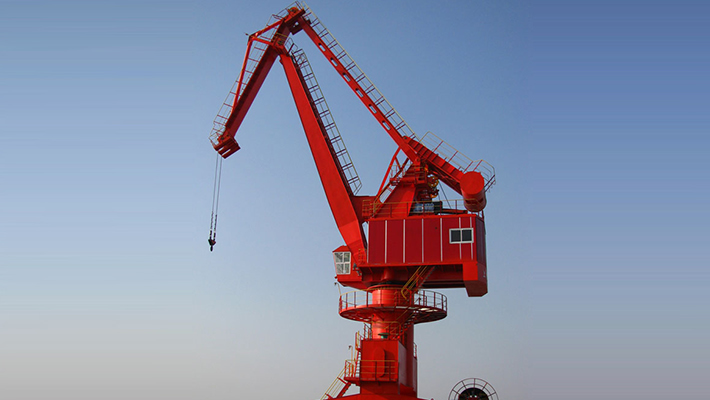

Cet engin de levage à volée variable est par ailleurs très populaire en raison de son adaptabilité pour des travaux d'ordre généraux, vous assurant un cout à l'investissement relativement faible avec une efficacité sans pareille pour la manipulation de matériaux en vrac.
Nous vous proposons ainsi 5 modèles de grues à volée variable différents, accompagnés de bennes pendulaires et crochets de levage adaptés à vos besoins les plus variés.

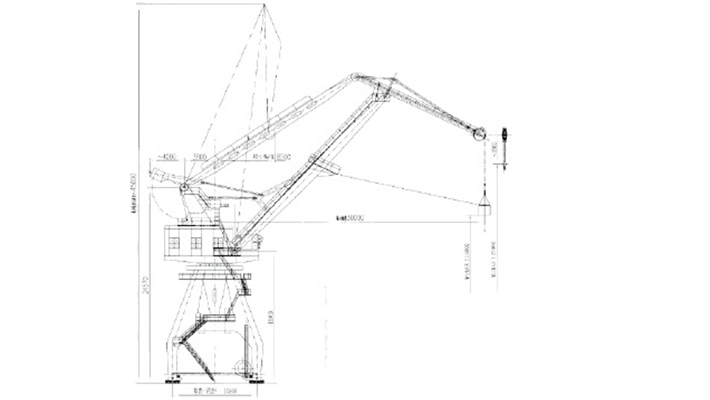

Fiche technique-Grue à volée variableSpécification | 1020 | ||
Capacité de levage | t | 10 | |
Classification | A7 | ||
Hauteur de levage | Sur la partie supérieure roulements | m | Benne pendulaire : 15 Crochet : 25 |
Sous la partie supérieure roulements | m | Benne pendulaire: 33 | |
Rayon | Max. | m | 30 |
Min. | m | 8.5 | |
Mécanisme de levage | Classification | M7 | |
Vitesse | m/min | 60 | |
Mécanisme de relevage | Classification | M6 | |
Vitesse | m/min | 52 | |
Mécanisme de pivotement | Classification | M6 | |
Vitesse | m/min | 1.51 | |
Mécanisme de déplacement | Classification | M4 | |
Vitesse | m/min | 27 | |
Alimentation électrique | Triphasé AC, 50Hz, 380V | ||
Ecartement de la voie/empattement | m | 10.5/10.5 | |
Rayon de pivotement max. | m | 30 | |
Rayon de pivotement extrémité | m | -7.8 | |
Pression du vent maxi en fonctionnement | N/m | 250 | |
Pression du vent maxi à l'arrêt | N/m | 1000 | |
Pression pneus maxi en fonctionnement | N/m | 220 | |
Roulements en acier recommandés | P50 | ||
Capacité installée | kw | 350 |
Spécification | 1623 | ||
Capacité de levage | t | Benne pendulaire : 16 Crochet : 16/25 |
|
Classification | A7 | ||
Hauteur de levage | Sous niveau de base | m | Benne pendulaire : 16 Crochet : 25 |
Sur niveau de base | m | 16 | |
Rayon | Max. | m | Benne pendulaire : 33 |
Min. | m | 9.5 | |
Mécanisme de levage | Classification | M7 | |
Vitesse de levage | m/min | 50 | |
Mécanisme de relevage | Classification | M6 | |
Vitesse de relevage | m/min | 50 | |
Mécanisme de pivotement | Classification | M6 | |
Vitesse de pivotement | m/min | 1.51 | |
Mécanisme de déplacement | Classification | M4 | |
Vitesse de déplacement | m/min | 25 | |
Alimentation électrique | Triphasé AC, 50Hz, 380V | ||
Ecartement de la voie/empattement | m | 10.5/10.5 | |
Rayon de pivotement max. | m | 33 | |
Rayon de pivotement extrémité | m | -8.5 | |
Pression du vent maxi en fonctionnement | Kn | 250 | |
Pression du vent maxi à l'arrêt | Kn | 1000 | |
Pression pneus maxi en fonctionnement | Kn | 250 | |
Roulements en acier recommandés | P50 | ||
Capacité installée | kw | 450 |

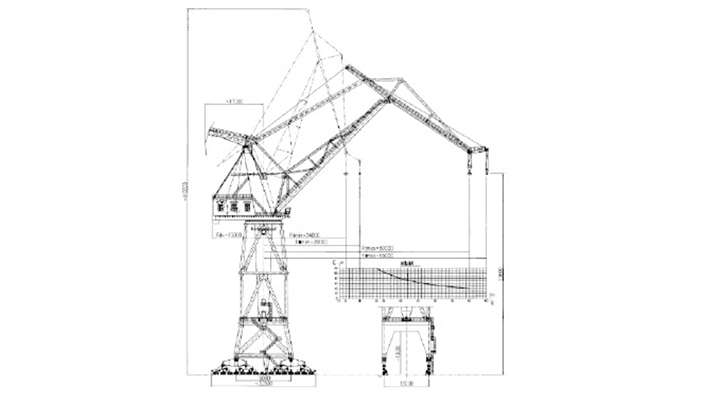

Spécification | 3055 | ||||
Classification | A5 | ||||
Capacité de levage | Avec poids de charge | t | Gancho principal | Gancho auxiliar | |
30 | 10 | 5 | |||
Rayon | M | 15~17 | 15~50 | 19~55 | |
Hauteur de levage | m | 50 | 50 | ||
Rayon | Max. | m | 55 | 50 | |
Min. | m | 19 | 15 | ||
Vitesse mécanisme | Vitesse de levage | M/min | 10 ( 20, < 12t ) | 20 (40, <2t) | |
Vitesse de relevage | M/min | ~10 | |||
Vitesse de pivotement | M/min | 0.24 | |||
Vitesse de déplacement | M/min | 30 | |||
Alimentation électrique | Triphasé AC, 50Hz, 380V | ||||
Ecartement de la voie/empattement | m | 10.5, 12 | |||
Marge portail | m | ~10 | |||
Rayon de pivotement extrémité | m | -15 | |||
Rayon de la plateforme de pivotement à l'extrémité | m | 12 | |||
Pression du vent maxi en fonctionnement | Kn | 250 | |||
Pression du vent maxi à l'arrêt | Kn | 1000 | |||
Pression pneus maxi en fonctionnement | Kn | 250 | |||
Roulements en acier recommandés | P50 | ||||
Capacité installée | kw | 220 |

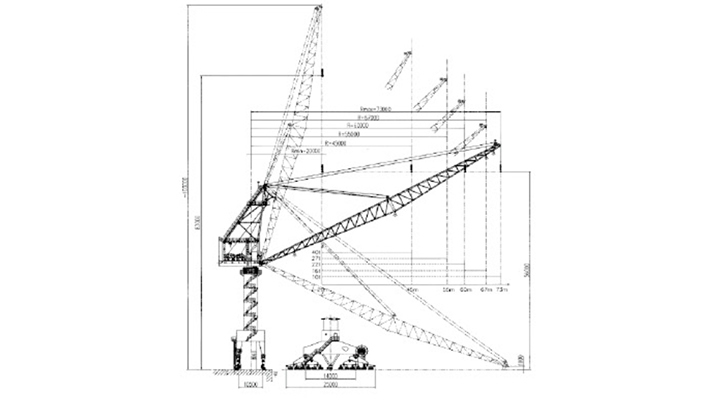

Spécification | 4073 | ||||||
Classification | A4 | ||||||
Capacité de levage | Avec poids de charge | t | 40 | 27 | 22 | 16 | 10 |
Rayon | M | 20~45 | 20~55 | 20~60 | 20~67 | 20~73 | |
Hauteur de levage | m | 45 | |||||
Rayon | Max. | m | 73 | ||||
Min. | m | 20 | |||||
Vitesse mécanisme | Vitesse de levage | M/min | 0.2~10 | ||||
Vitesse de relevage | M/min | 0.2~10 | |||||
Vitesse de pivotement | M/min | 0.3 | |||||
Vitesse de déplacement | M/min | 30 | |||||
Alimentation électrique | Triphasé AC, 50Hz, 380V | ||||||
Ecartement de la voie/empattement | m | 10.5/14 | |||||
Marge portail | m | 8.06 | |||||
Rayon de la plateforme de pivotement à l'extrémité | m | ~9.4 | |||||
Pression du vent maxi en fonctionnement | Kn | 250 | |||||
Pression du vent maxi à l'arrêt | Kn | 1000 | |||||
Pression pneus maxi en fonctionnement | Kn | 400 | |||||
Roulements en acier recommandés | P50 | ||||||
Capacité installée | kw | 350 |
Spécification | 3055 | ||||
Classification | A5 | ||||
Capacité de levage | Avec poids de charge | t | Gancho principal | Gancho auxiliar | |
120 | 40 | 5 | |||
Rayon | M | 24~33 | 24~60 | 28~65 | |
Hauteur de levage | m | 60 | 60 | ||
Rayon | Max. | m | 60 | 65 | |
Min. | m | 24 | 28 | ||
Vitesse mécanisme | Vitesse de levage | M/min | 6 (12,< 48t) | 15 (30,< 8t) | |
Vitesse de relevage | M/min | ~10 | |||
Vitesse de pivotement | M/min | 0.24 | |||
Vitesse de déplacement | M/min | 30 | |||
Alimentation électrique | Triphasé AC, 50Hz, 380V | ||||
Ecartement de la voie/empattement | m | 13/16 | |||
Marge portail | m | ~13 | |||
Rayon de pivotement extrémité | m | -17 | |||
Rayon de la plateforme de pivotement à l'extrémité | m | ≤15 | |||
Pression du vent maxi en fonctionnement | Kn | 250 | |||
Pression du vent maxi à l'arrêt | Kn | 1000 | |||
Pression pneus maxi en fonctionnement | Kn | 450 | |||
Roulements en acier recommandés | Q50 | ||||
Capacité installée | kw | 220 |
