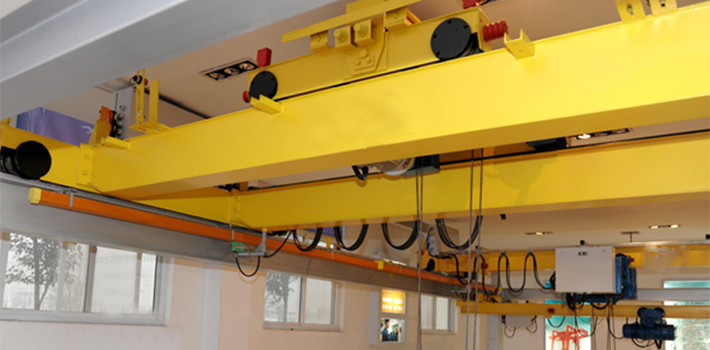

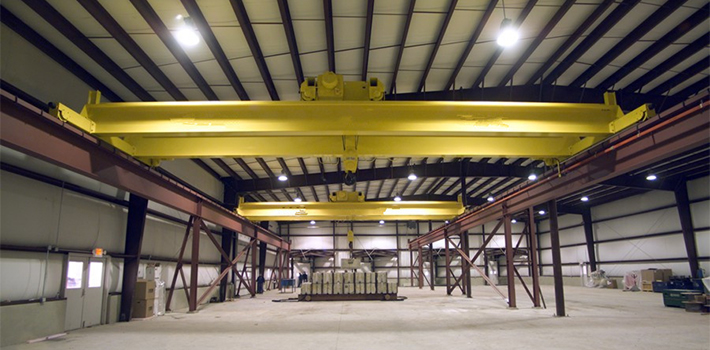

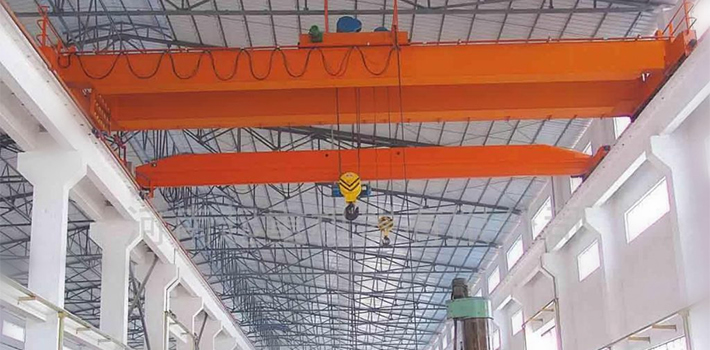

Pont roulant à treuil électrique

Notre modèle de palan électrique LH est une grue polyvalente possédant une structure compacte pour un encombrement minime, un poids léger et une faible pression de roue. Cette grue mobile suspendue est largement utilisée en ateliers d'usinage, activités métallurgiques, entrepôts, gares de triage, centrales électriques sur chaînes d'assemblage, pour l'entretien et la manutention de matériel. C'est également une excellente alternative aux grues de pont bipoutres couramment utilisé dans les ateliers textiles et l'industrie alimentaire. Cet appareil de manutention fonctionne par ailleurs dans une plage de température allant de -25 ℃ à 40 ℃. Cependant, sont utilisation dans un environnement inflammable, explosif et corrosif est extrêmement dangereuse.

Ce type de pont roulant utilisant nos palans électriques CD/MD possède une gamme de capacité de charge de 5à 32 t, une hauteur de travée de 6 à 30 m et une envergure maximale allant jusqu'à 25,2 mètres. Ce pont-grue électrique peut être équipé deux méthodes de contrôle à choisir en fonction de vos besoins : contrôle par télécommande/pendentif sur sol ou le contrôle hors-sol en cabine. La cabine conducteur est également disponible en mode ouvert et fermé.

Fiche technique-Pont roulant à treuil électrique
Capacité de lavage maximum T 5 10/3 16/2 20/3 32/10
Méthode de contrôle Télécommande/pendentif, cabine conducteur Télécommande/pendentif, cabine conducteur Télécommande/pendentif, cabine conducteur Télécommande/pendentif, cabine conducteur Télécommande/pendentif, cabine conducteur
Vitesse Crochet principal M/min 8 (0.8,8) 7 (0.7/7) 3.5 (0.35/3.5) 3.5 (0.35/3.5) 3 (0.3/3)
Crochet auxiliaire 8 (0.8,8) 8 (0.8,8) 8 (0.8,8) 7 (0.7/7)
Chariot élévateur 20 20 20 20 20
Bogie d'extrémité Au sol 20,30 20,30 20,30 20,30 20,30
Cabine 30,45 30,45 30,45 30,45 30,40
Moteur Crochet principal kw ZD141-4 (ZDS0.9/7.5) ZD154-4/13(zds1.5/13) ZD51-4/13(ZDS1.5/13) ZD52-4/18.5 ZDX61-6/18.5 ZDS2-2/18.5
Crochet auxiliaire ZD141-4 ( ZDS0.9/7.5 ) ZD132-4/4.5(ZDS0.4/4.5) ZDS32-4/4.5(ZDS0.4/4.5) ZD41-4/7.5(ZDS0.8/7.5) ZD51-4/13(ZDS1.5/13)
Chariot élévateur ZDY(D)21-4/0.8× 2 ZDY(D)21-4/0.8× 2 ZDY(D)22-4/1.5× 2 ZDY(D)22.4/1.5× 2 ZDY31S-4/2.2× 2
Bogie d'extrémité Au sol ZDY(D)21-4/0.8× 2 ZDR1160-4(D)/1.5× 2 ZDY(D)22-4/1.5× 2 ZDY (D) 22-4/1.5 × 2 ZDYS31S-4/2.2× 2 ZDY22-4/1.5× 2 ZDY31S-4/2.2× 2 ZDY31S-4/2.2× 2 ZDY31-4/3× 2
Cabine ZDY(D)22-4/1.5× 2 ZDR1121-4/2.1× 2 ZDR100-4 (D) 1.5 × 2 ZDR112L-42.1× 2 ZDR112L-4/2.1× 2 ZDR1121-4/3× 2 ZDS112L-4/3× 2 ZDR112L-4/3.0× 2 ZDR125-4/4.6× 2
Treuil électrique CD/MD CD/MD CD/MD CD/MD WH164; CD/MD
Hauteur de levage m 6,9,12,18,24,30 6,9,12,18,24,30 6,9,12,18,24,30 6,9,12,18,24,30 6,9,12,18,24,30
Classification A3-A5 A3-A5 A3-A5 A3-A5 A3-A5
Alimentation électrique Triphasé, AC, 50HZ, 380V Triphasé, AC, 50HZ, 380V Triphasé, AC, 50HZ, 380V Triphasé, AC, 50HZ, 380V Triphasé, AC, 50HZ, 380V
Roulements 38KG /M 38KG /M 38KG /M 38KG /M 38KG /M
Envergure m 7.5 10.5 13.5 16.5 19.5 22.5 25.5 7.5 10.5 13.5 16.5 19.5 22.5 25.5 7.5 10.5 13.5 16.5 19.5 22.5 25.5 7.5 10.5 13.5 16.5 19.5 22.5 25.5 7.5 10.5 13.5 16.5 19.5 22.5 25.5
Pression roues maxi KN 39 43 48 53 59 62 71 45 72 77 80 88 97 102 95 102 110 119 127 134 141 118 129 135 148 156 164 169 167 184 196 206 215 224 233
Charge morte Pendentif kg 5230 6400 7450 8600 10560 12350 14850 6240 7600 8850 1120 14100 16400 1140 7970 8610 9990 1280 15300 17540 20800 10500 11500 13640 15980 17700 20300 22920 12530 14660 16360 18870 21650 24260 27060
Cabine conducteur 5730 6400 7450 8600 10560 12350 15550 6740 8300 9550 11900 14800 17100 19810 8670 9210 10690 13500 16000 18240 20780 11200 12200 14340 16680 18400 21000 23620 13340 15560 17260 19770 22550 25160 27960
Dimensions B mm 3200-3900 3700-4200 5200 3500-5696 3500-5696 2750-4500 5070-5960 5572-6222
W 2700-3100 3200-3600 3800 3000-4200 2000-4200 2310-2750 3600-4500
We 1200-1500 2000-2400 2000-2400 2340-2750 2200-2900
K 1400-1800 1600-2250 1600-2250 1600-2500 1600-2500
H 1350 1550 1450 1650 1450 1650 1700 1900
H1 75 765 75 765 75 745 765 765
H2 165 265 345 465 270 145 265 315 415 320 420 520 265 365 465 370 470 570 670 170 270 370 520 620 170 270 370 470 570 670 770
H3 2390 2490 2590 2600 2300 1390 2490 2540 2640 2545 2645 2745 2490 2590 2690 2595 2695 2795 2895 2395 2495 2595 2745 2845 2395 2495 2595 2695 2795 2895 2995
H4 385 540 365 565 560 310 350 700
b 120 220 120 230 120 230 230 230
S1 1200 1200 1250 900 1240 900 1100 1100
S2 1290 1200 1400 120 1450 1200 1100 1600
