Pont roulant à pince

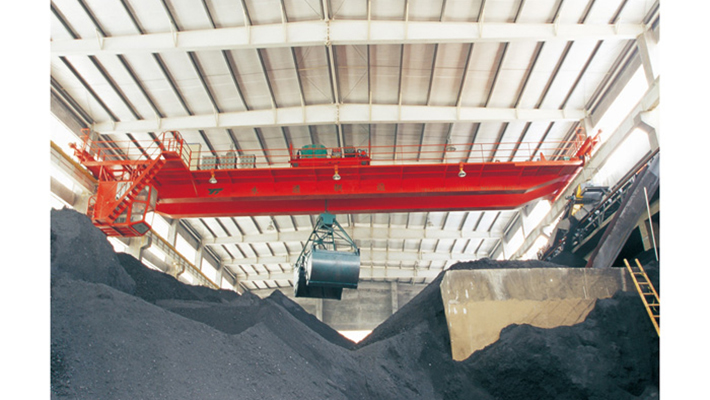

Notre pont roulant à benne est idéal pour le levage et le transport marchandise en vrac et le chargement et le déchargement de cargaisons dans diverses usines et en mines. Composé d'une poutre-caisson, un treuil de chariot avec benne preneuse, un bogie d'extrémité, une cabine et un système de commande électrique, c'est un appareil de levage polyvalent. A part le mécanisme de levage, cette grue à benne preneuse est essentiellement la même qu'un pont roulant avec crochet. Tous les mécanismes de cet équipement de manutention sont dirigés depuis la cabine. Cette cabine est par ailleurs accessible depuis les côtés, du dessous et du dessus. Pour plus d'informations sur ce pont roulant à pince nous vous invitons à consulter les informations techniques fournies ci-dessous.
Fiche technique-Pont roulant à pince
Poids de levage T 5-50
Envergure m 10.5~31.5 ( extension flexible )
Hauteur de levage m 12-16 ( extension flexible )
Modes de fonctionnement Contrôle cabine Cabine conducteur avec large champ de vision, verre trempé, siège ergonomique et facilité d'utilisation
Contrôle au sol Facilité d'utilisation et d'accès
Alimentation électrique AC Triphasé A.C. 50HZ 380V
Classification A6-A8
Mécanisme de levage Moteur avec conception modulaire, réducteur, freins, dispositif de couplage et babine de câble compacts et sécurisés
Pièces électrique principales Schneider ou Siemens (en option)
Dispositif de protection surcharge Came rotative, système à 4 étapes ajustable avec réinitialisation automatique et hauteur réglable, contrôle par séquence de phase
Dispositif de contrôle pour les limites de déplacement Résistance anticollision, protection surcharge par capteur IR.
Pièces structure en acier Design et fabrication indépendants, utilisation de technologies de pointe
Moteur Moteur à fréquence variable standard ou moteur de qualité supérieure de marque chinoise (en option)
Système de contrôle électrique Contrôle de fréquence variable, contrôle de tension de stator, PLC avec interface homme-machine (en option)
Réducteur Marque chinoise de qualité supérieure ou marques de type SEW & Flanders.
Câble câble métallique avec cœur de fibres à haute résistance ou noyau en acier
Freins Marque chinoise de qualité supérieure ou autre en option
Bobine câble métallique Bobine en acier soudé, laminé à partir de plaques d'acier; dispose d'un poids léger et d'une structure simple.
Roues et pièces d'usinage Conçues et fabriqués par nos soins
Bennes pendulaires Plusieurs types de bennes pendulaires sont disponibles; capacité moyenne et lourde, idéal pour une utilisation en mines, acier traité et autres industries.
Fiche technique-Pont roulant à pinces (capacité 5-50t)
1. Pont roulant à pince capacité 5 tonnes
Capacité de levage Envergure Mode de fonctionnement lourd Dimensions principales Benne pendulaire

Voies de roulement

Hauteur de levage Vitesse Moteur Poids Pression roues maxi Ba Bx B H L1 L2 L3 H1 H2 H3 H4 H5 h h1 S1 S2 a L b m3 t/m3 43kg /m
s Levage Déplacement chariot Déplacement grue Levage Déplacement chariot Déplacement grue Chariot Poids total
T M M/min Modèle t KN mm
5 18 Au dessus des rails : 10m; Sous les rails : 10m 37.80/37.08 49.4 46.9 YZR255M-8/22× 2 YZR160M1-6/5.5 YZR160L-6/11× 2 13.8 86 301.3 9500 2940 11388 17200 7700 9300 10680 14200 760 12977 1000 12662 4200 6500 5000 2500 1544 2340 1126 0.75 2.5-3.3
22 96.8 346.0 9700 10300 11680 13677 13362 7000 3500 1531 2600 1152 1 2-3
26 100 352.0 1381 2600 1452 1.5 1-1.9
30 34.5 121.3 222.0
35 126.3 229.0 8000 12388 17240 11700 11800 13180 880 13277 12662 9000 5000 1181 3000 1852 3 0.8-1.0
2)Pont roulant à pince capacité 10 tonnes
Capacité de levage Envergure Mode de fonctionnement lourd Dimensions principales

Benne pendulaire

Voies de roulement
Hauteur de levage Vitesse Moteur Poids Pression roues maxi Ba Bx B H L1 L2 L3 H1 H2 H3 H4 H5 h h1 S1 S2 a L b m3 t/m3 43kg /m
s Levage Déplacement chariot Déplacement grue Levage Déplacement chariot Déplacement grue Chariot Poids total
T M M/min Modèle t KN mm
10 18 Au dessus des rails : 10m; Sous les rails : 10m 40.92/40.92 46.9 46.9 YZR280M-10/45 YZR160M1-6/5.5 YZR160L-6/11× 2 17.7 116 366.0 9500 3190 11388 18000 7700 9300 10680 15000 760 13577 1000 13262 5000 6470 5000 2500 1502 3200 1460 2 2-3
22 39.7 142 223.0 9700 10450 11830 13277 13062 7000 3500 1500 3520 1504 2 2.7
26 146 227.0 18040 1252 3200 1960 3 1-2
30 34.5 161 258.0
35 167 266.0 8000 12388 18080 11700 11950 13180 880 12977 13262 9000 5000 1104 3700 2256 6 0.8-1.0

Légende
Dimensions principales de la grue :
Ba- Écartement des roues-grue
Bx- Écartement des roues-chariot
B- Largeur
H- Hauteur maxi
L1- Longueur bras gauche
L2- Longueur bras droit
L3- Cadre extérieur espace conducteur
H1- Distance entre roulements grue et roulements chariot
H2- Hauteur des tampons
H3- Distance roulements grue à la partie inférieure de la poutre
H4- Distance roulements grue à la partie supérieure de la poutre
H5- Distance roulements chariot à la partie inférieure de la benne pendulaire
h- Hauteur maxi chariot – benne pendulaire
h1- Hauteur maxi chariot – benne pendulaire
S1- Dimensions extrêmes
S2- Dimensions extrêmes

Benne pendulaire
a- Distance entre benne pendulaire et cabine
L- Longueur après ouverture
b- Largeur
m3- Volume
t/m3- Unité de mesure

3) Pont roulant à pince capacité 10-50 tonnes
Capacité de levage Envergure Dimensions (mm)
Lx BQ Bx B H H1 H2 H3 H4 L1 L2 S1 S2
10 18 7000 9150 2100 11240 14438 12000 11500 -- 9400 8750 8750 6500 6500
22 14499 12050
26 9228 12528 14738 12300 9750 9750 7500 7500
30 8500 11990 14688 12250 10500 10500 8000 8000
16 18 7000 9500 2600 10820 14555 12000
12100 		10500 -- 8400 8000 8000 5500 5500
22 14655 13250 9000 9000 6500 6500
26 8500 11980 15810 12000 12000 11000 9500 9500 7500 7500
20/10 18 7000 9500 2600 11550 14555 12100 11000 10500 9400 8000 8000 5500 5500
22 14655 12000 9000 9000 6500 6500
26 8500 11990 14547 12622 9500 9500 7500 7500
30 11748 15181 12800
35 15358 12800
30/10 22 7000 8500 2600 11748 16003 13200 12000 11500 10000 9500 9500 7000 7000
26
36/16 26 7000 8500 2600 11042 16270 13300 12000 11500 11000 10500 10500 7500 7500
30
50/10 32 7000 8500 3100 12918 14200 13000 12000 11260 14000 14000 11000 11000
