Pont roulant manuel monopoutre

SL

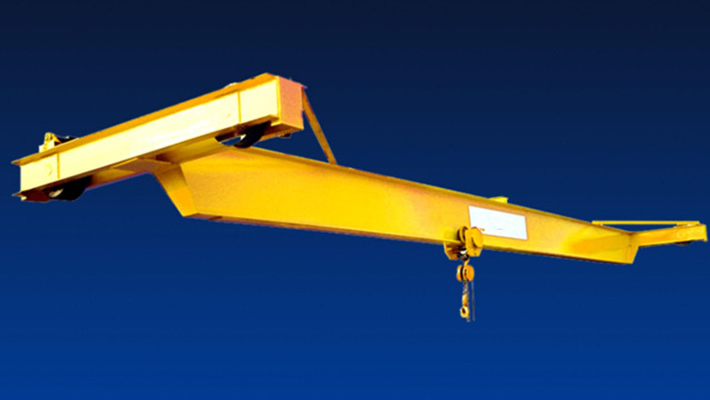

Notre pont-grue monopoutre manuel SL est une grue à charge légère principalement utilisé pour le levage et la manutention de petits matériaux en mines, ports, centrales électriques, entrepôts et ateliers sans courant électrique. Cette grue suspendue est constituée d'une poutre porteuse, d'un bogie d'extrémité et d'un chariot manuel. Le déplacement du pont roulant et du matériel à lever est contrôlé via un dispositif de commande manuelle à chaînes.

En conformité avec la norme de qualité JB / T10381-2002, ce pont roulant manuel utilise un chariot à monorail SDS et un palan à chaîne HS. Comparé à notre grue SLX, il possède une plus grande capacité de levage allant de 1 à 10 t t, une envergure de 5 à 14m et une hauteur sous crochet de 3 à 10 mètres. Si vous le souhaitez, cette grue manuelle peut être personnalisée sur-mesure pour répondre aux besoins de votre activité.

Caractéristiques principales
Capacité de levage (t) 1 2 3 5 10
Hauteur de levage (m) 3~10
Classement A1 , A2 ( léger )
Vitesse de déplacement (m/min) Grue 5.2 5.2 5.2 4.3 4.3
Chariot 5.3 5.9 4.7 4.7 4.2
Largeur roulements 37~51
Fiche technique-Pont roulant manuel monopoutre SL
Capacité de levage (t) Envergure (m) Force de traction (kg) Dimensions principales (mm) Poids (t) Pression roues de la grue
Grue Chariot Treuil K B H Hmpx A h e
1t 5 9.4 6 21 1200 1800 520 10000 145 550 360 0.65 0.65
6 0.69 0.67
7 580 380 0.76 0.70
8 0.87 0.72
9 0.85 0.73
10 610 395 0.84 0.76
11 1600 2200 1.04 0.9
12 1.09 0.81
13 650 420 1.35 0.85
14 1.31 0.86
2t 5 13.4 12 32.5 1200 1800 520 145 720 400 0.70 1.10
6 0.74 1.13
7 750 415 0.82 1.17
8 0.87 1.19
9 790 440 1.00 1.23
10 1.06 1.26
11 1600 2200 1.16 1.29
12 830 465 1.32 1.33
13 870 490 1.48 1.38
14 1.55 1.40
3t 5 19.5 14 34.5 1200 1800 520 145 900 460 0.81 1.61
6 0.87 1.64
7 940 485 0.98 1.70
8 1.05 1.72
9 1.13 1.76
10 1.20 1.79
11 1600 2200 980 510 1.39 1.84
12 1.46 1.87
13 1030 540 1.72 1.94
14 1.80 1.97
5t 5 20 20 37.5 1200 1800 680 150 1210 520 0.96 2.50
6 1.03 2.57
7 1250 560 1.19 2.65
8 1.28 2.70
9 1.36 2.75
10 1300 510 1.60 2.81
11 1600 2200 1.73 2.86
12 1360 540 1.98 2.95
13 2.09 2.98
14 2.21 3.04
10t 5 20 25 40 1800 2600 720 160 1390 555 1.42 4.89
6 1.49 5.04
7 1440 585 1.58 5.14
8 1.77 5.21
9 1.87 5.29
10 1490 615 2.9 5.38
11 2.25 5.44
12 1550 650 2.38 5.50
13 2.57 5.60
14 2.83 5.65
